Jak si vybrat mezi odporovými a kapacitními dotykovými obrazovkami?

Pracovní princip

Odporový dotykový displej
Struktura: Obvykle se skládá ze dvou vrstev vodivého filmu oddělených vzduchem nebo izolačním materiálem. Když je obrazovka stlačena, horní a spodní fólie se dotknou a vytvoří vodivou dráhu.
Princip: Určuje dotykové souřadnice měřením polohy kontaktního bodu mezi dvěma filmy. Protože ke spuštění reakce je nutný fyzický tlak, nazývá se „odporová“ dotyková obrazovka.
Přeloženo s DeepL.com (bezplatná verze)
výhody:
Relativně nízká cena, vhodná pro cenově citlivé aplikace.
Lze ovládat pomocí jakéhokoli předmětu, jako jsou stylusy, nehty atd.
Funguje dobře v drsném prostředí (např. vlhké, prašné podmínky), protože nevyžaduje žádné exponované vodivé povrchy.
Nevýhody:
Aktivace vyžaduje určitý tlak a nabízí méně citlivou hmatovou zpětnou vazbu než kapacitní obrazovky.
Dlouhodobé používání může způsobit zhoršení přesnosti v důsledku opotřebení.
Omezená vícedotyková podpora, typicky rozpoznávající pouze jednobodový vstup.

Kapacitní dotykový displej

Struktura: Skládá se ze skleněného panelu s průhlednou vodivou fólií (jako je ITO) přilepenou k jeho povrchu. Vodivý film obsahuje četná mikroskopická pole kondenzátorů.
Princip: Využívá lidské tělo jako vodič. Když se prst nebo jiný vodič přiblíží k obrazovce, změní místní rozložení kapacity, čímž detekuje místo dotyku. Tato technologie nevyžaduje žádný fyzický tlak – k reakci stačí lehký dotyk.

výhody:
Citlivá citlivost na dotyk, vyžadující minimální tlak k aktivaci.
Podporuje vícedotykový vstup, detekuje více prstů současně.
Ideální pro gesta, jako je přejíždění a přibližování.

Různé aplikace

Odporové dotykové obrazovky

Běžně se používá v průmyslových řídicích zařízeních, samoobslužných terminálech, POS automatech a dalších aplikacích vyžadujících odolnost a širokou kompatibilitu.
Vhodné také pro aplikace, jako je rozpoznávání rukopisu a podpisové bloky, protože umožňují přesné zadávání pomocí stylusu.

Kapacitní dotykové obrazovky

Široce se používá ve spotřební elektronice, jako jsou chytré telefony, tablety a notebooky.
Ideální pro aplikace vyžadující časté operace gesty a vícedotykové funkce.
Stručně řečeno, odporové a kapacitní dotykové obrazovky mají odlišné výhody a omezení. Při výběru typu dotykové obrazovky by měla být rozhodnutí učiněna zvážením konkrétních požadavků scénáře aplikace.

Nenahraditelnost v průmyslových a specializovaných nastaveních

Adaptabilita v extrémních prostředích: Ve vysokoteplotních, nízkoteplotních, mastných nebo prašných prostředích (např. tovární dílny, venkovní vybavení, lékařské sterilizační místnosti) zůstává mechanický mechanismus spouštěný fyzickým tlakem odporových dotykových obrazovek lepší než kapacitní obrazovky.
Požadavky na přesný dotyk: Pro scénáře vyžadující vysoce přesné ovládání dotekem (s chybovou hranicí ovladatelnou v rozmezí ±1 mm) – jako jsou lékařské přístroje a terminály POS – zůstávají preferovanou volbou odporové obrazovky spárované s doteky s jemným hrotem.
Nákladově citlivá zařízení: V nákladově kritických sektorech, jako jsou levné průmyslové ovládací panely a vzdělávací hračky, si čtyřvodičové odporové obrazovky udržují životaschopnost na trhu díky své výhodě nízkých nákladů (přibližně jedna třetina ceny kapacitních obrazovek).

Cesta technologického vývoje
Odporové obrazovky se schovají do specifických průmyslových výklenků jako „skrytí šampioni“, zatímco kapacitní obrazovky se budou nadále vyvíjet směrem k flexibilitě, inteligenci a multimodální interakci.

Životnost a scénáře použití
Životnost odporové obrazovky: Přibližně 1 milion stisknutí
Odporové obrazovky (odporové dotykové obrazovky) a kapacitní obrazovky (kapacitní dotykové obrazovky) vykazují významné rozdíly v životnosti, které jsou ovlivněny především principy jejich fungování a fyzikálními strukturami.
Odporové clony se skládají ze dvou pružných vodivých vrstev (ITO povlak). Po stisknutí generuje kontakt mezi vrstvami signál. Opakovaný tlak způsobuje opotřebení povlaku ITO, což případně vede k selhání dotyku, posunutí oblasti nebo lokalizované necitlivosti.

Životnost kapacitní obrazovky: Teoreticky žádné mechanické opotřebení
Bezkontaktní princip fungování
Kapacitní obrazovky spouštějí reakce prostřednictvím snímání elektrického pole lidského těla, aniž by došlo k fyzické deformaci obrazovky. Jejich životnost závisí především na:
Pevnost vnějšího skla a stárnutí součástí obvodů (IC čipy, senzory)

Průmyslové řídicí aplikace

Scénáře, kde jsou preferovány odporové dotykové obrazovky
Těžké průmyslové dílny
Nízkoteplotní/venkovní zařízení
Scénáře, kde jsou preferovány kapacitní dotykové obrazovky
Čisté prostory/přesná výroba
Komplexní systémy interakce člověk-stroj
Dlouhodobé bezúdržbové scénáře

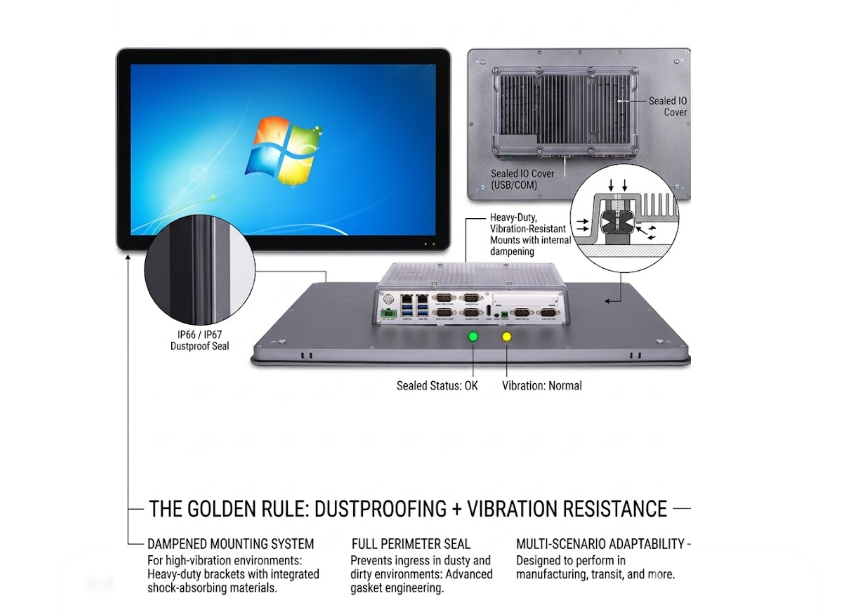

Průmyslový panelový počítač nové generace řady P8000 se vyznačuje modulárním designem s kapacitními dotykovými/odporovými dotykovými možnostmi.
Nabízí vynikající odolnost proti prachu, teplu, vibracím, EMC výkon, vysokou spolehlivost systému a robustní přizpůsobivost prostředí.
Spojení mezi ústřednou a hostitelem využívá spolehlivý modulární design a bezdrátové reléové spoje. Díky flexibilnímu párování umožňuje výběr multi-specifikace all-in-one jednotek a jednotlivých hostitelů beze změny původní konfigurace místa.
